步進伺服電機系統在貼標機上應用

PCB貼標機介紹

全自動貼標機是可以將成卷的紙標簽粘貼在PCB、產品或規定包裝上的設備。標簽背面自帶粘膠并有規律地排列在光面的底紙上，貼標機上的剝標機構可將其自動剝離。全自動貼標機可完成PCB表面粘貼，PCB上原價表面粘貼，其他平面粘貼，包裝物的單面或多面粘貼，柱面粘貼，局部覆蓋或全覆蓋圓筒粘貼，凹陷及邊角部位粘貼等各種作業，現在SMT行業也開始普遍用來替代人工。

運行簡介

全自動貼標機將流水線上將上一個環節流入的PCB或產品定位，并使用視覺的方式確認其坐標，全自動貼標機吸頭在取料后，根據機器內部算法，將標簽貼覆在產品上。

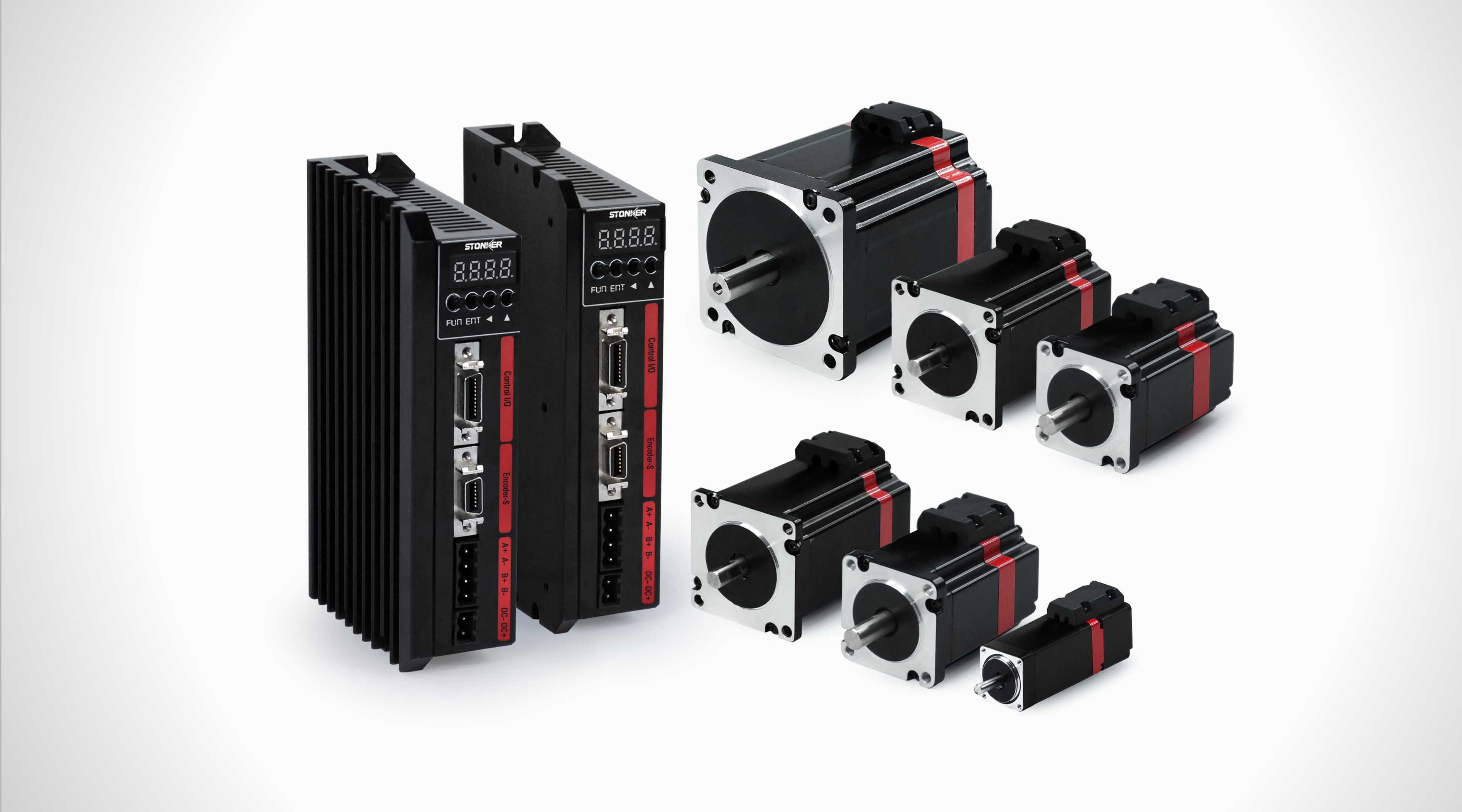

智創步進伺服系統的使用詳情

安裝位置以及作用：智創步進伺服系統主要作用于Z軸的運動以及R軸旋轉。Z軸由42C系列電機驅動，同步輪結構帶著R軸垂直上下。R軸則由28B系列電機執行，主要用來對標簽的微調，以保證貼標的準確性。

智創步進伺服驅動器參數設置簡單，無需繁瑣調整即可在全范圍內保持更佳效果，在達到理想的目標位置后，電機無位置波動且精度高，非常適合貼標這種應用。相對開環步進系統來說，成本雖低，但達不到客戶要求。開環步進電機的精度是由電機本體的步距角所決定的，所以精度相對較低。智創步進伺服系統中電機采用高精度編碼器，精度可達10000個脈沖/圈。而且隨著速度上升力矩下降很快，容易造成電機失步等現象從而引發設備運行故障或達不到系統運行要求。智創步進伺服系統采用電機半閉環設計，能及時發現電機失步，產生報警通知，及時發現設備故障。
